P3301 - Dubbel montageskena med/utan hål
KAPNING AV SKENOR OCH RÖR!
1. Klicka på knappen "Lägg till skärning". 2. Ange antal och önskad längd (Klicka på knappen "Lägg till skärning" igen om du vill lägga till ytterligare kvantiteter/längder). 3. Klicka deretter på knappen "Beräkna". Numret är uppdaterat nedan. 4. Klicka slutligen på knappen "Lägg i korgen". Antal snitt och antal längder läggs till din korg.

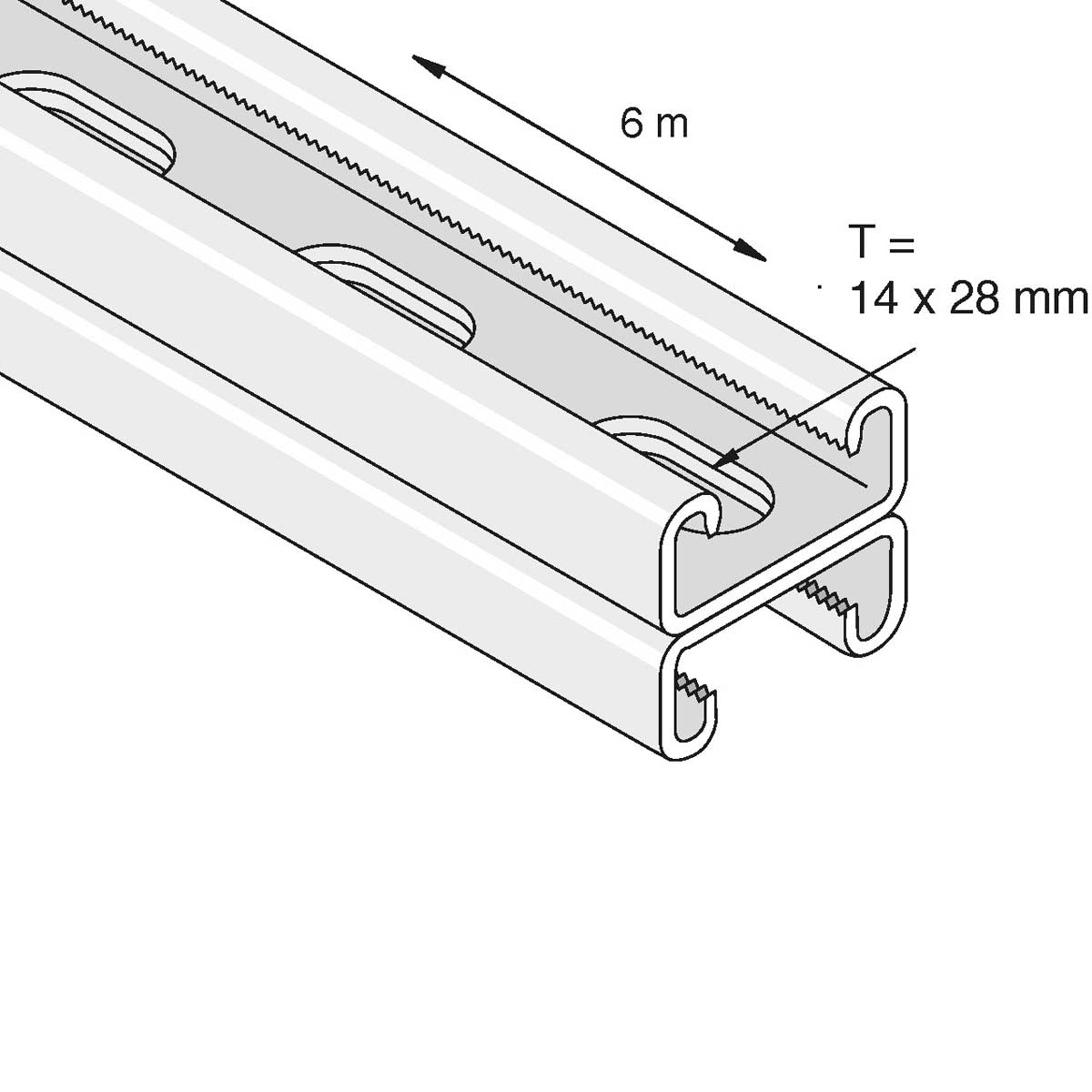

P 3301 profilskena, u-profil, dubbelprofil (41x41 mm). Tjocklek 2,5 mm.
Observera: Den dubbla montageskenan finns tillgänglig med eller utan hål beroende på material. Skenor med "T" i artikelnumret är med hål.
Spännvidd/ pelarlängd (mm) |
Jämnt fördelad belastning (kg) vid 175 N/mm2 |
Nedböjning (mm) vid 175 N/mm2 |
---|---|---|
250 | 1558 | 0,26 |
500 | 779 | 1,07 |
750 | 519 | 2,42 |
1000 | 389 | 4,30 |
1250 | 311 | 6,72 |
1500 | 259 | 9,68 |
1750 | 222 | 13,18 |
2000 | 194 | 17,21 |
2250 | 173 | 21,79 |
2500 | 155 | 26,90 |
2750 | 141 | 32,55 |
3000 | 129 | 38,73 |
Fler varianter och ytor | 41x41 mm dubbelprofil | 41x41 mm dubbel hålprofil
Denna dubbla montageskena för medelstora och tunga tillämpningar levereras i förgalvaniserat, varmförzinkat och obehandlat/rått utförande med hål, samt i rostfritt stål (A4) utan hål.
P 3301 dubbelskena lagerförs i längden L: 6000 mm. Skenan kapas till önskad storlek.
Montageskenorna är skarvade rygg mot rygg med punktsvetsning.
