Maximal flexibilitet med Unistrut profilbeslag

Flexibla kvalitetsbeslag

Unistrut skenkopplingar är utformade så att du kan montera dem med skenmuttrar på vilken som helst av systemets montageskenor. Det gör att du kan bygga nästan alla tänkbara konstruktioner – utan att behöva borra eller svetsa. Och du kan enkelt flytta runt profilbeslagen eller återanvända dem vid behov.

Som standard levereras skenkopplingar med följande mått (eventuella undantag anges på den enskilda skenkopplingar):

  • Tjocklek 6 mm
  • Beslagsbredd 40 mm
  • Håldiameter 14 mm
  • Hålavstånd 20 mm (från kant till centrumhål), 48 mm (från centrumhål till centrumhål)

Flera tillämpningsområden

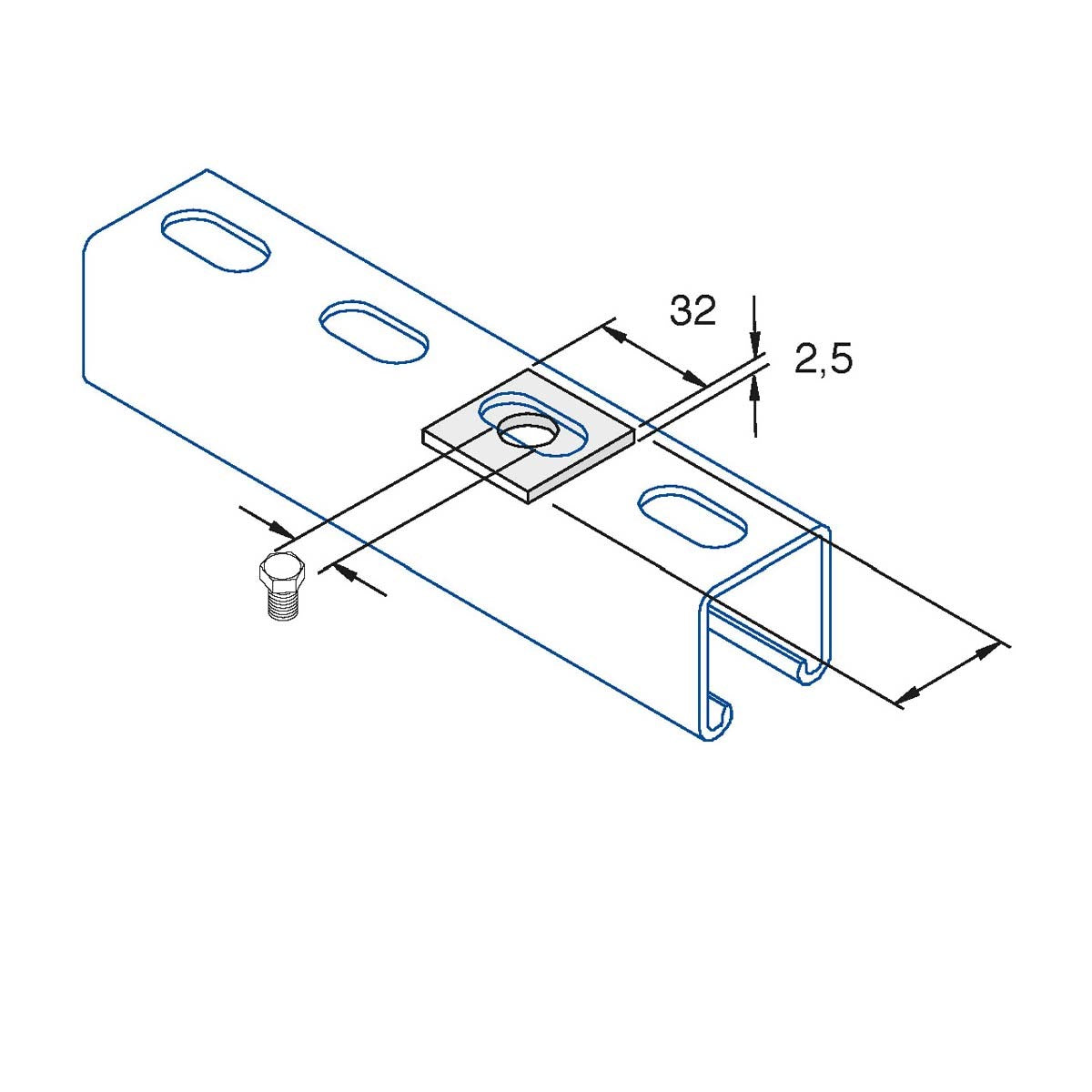

Ritningarna för varje enskild skenkoppling visar ett exempel på hur fästet kan användas, företrädesvis på en P1000-skena med måtten 41x41x2,5 mm. Du kan använda beslagen på andra skenor och i de flesta fall även på alternativa sätt.

Skenmuttrar och bultar beställs separat om inget annat anges. För alla skenkopplingar med 14 mm hål rekommenderar vi att du använder M12 skenmuttrar (till exempel P1010 eller P3013 för montering på P1000 skenor), samt ställbultar (M12x25 eller M12x20).

Material och ytbehandling

Unistrut® skenkopplingar tillverkas av varmvalsad plåt eller bandstål och finns företrädesvis i följande utföranden:

  • (VG) Varmförzinkad
  • (ELZ) Elförzinkad
  • (SS) Rostfritt stål (AISI 316-S31)

Vissa skenkopplingar finns i alternativa ytbehandlingar som (ALU) Aluminium, (PA) Nylon/Polyamid, (PTFE) Teflon/Polytetraflouretylen, (FO) Fosfaterat stål. För varje skenkoppling listas de utföranden som skenkopplingen levereras i.
