Unistrut montageskenor för lätta och tunga konstruktioner

Profilskena | Enkel profil | Dubbel profil | Ankarskena

Profilskinne | Montageskinne | Skinne med huller | Skinne uden huller

Unistrut^® profilskenor för varje uppgift

Montageskenor i 2,5 och 1,5 mm bandstål för tunga och lätta konstruktionsbehov

Hos Erik Larsen & Son får du marknadens mest mångsidiga skensystem och kvalificerad rådgivning under ett och samma tak. Unistrut^® profiler finns i många olika varianter för lätta och tunga konstruktionsbehov - inomhus eller utomhus.

Unistrut^® standardprofilskenor (2,5 mm) säkerställer ett högt belastningsvärde, medan de något tunnare montageskenorna (1,5 mm) ger en mer ekonomisk lösning för lättare tillämpningar.

Med UNI1-profilskenan som enda undantag är bredden på profilskenorna och de inåtböjda kanterna desamma, så att det breda utbudet av fästen kan monteras på alla skenor med hjälp av de unika profilmuttrarna.

Varianter

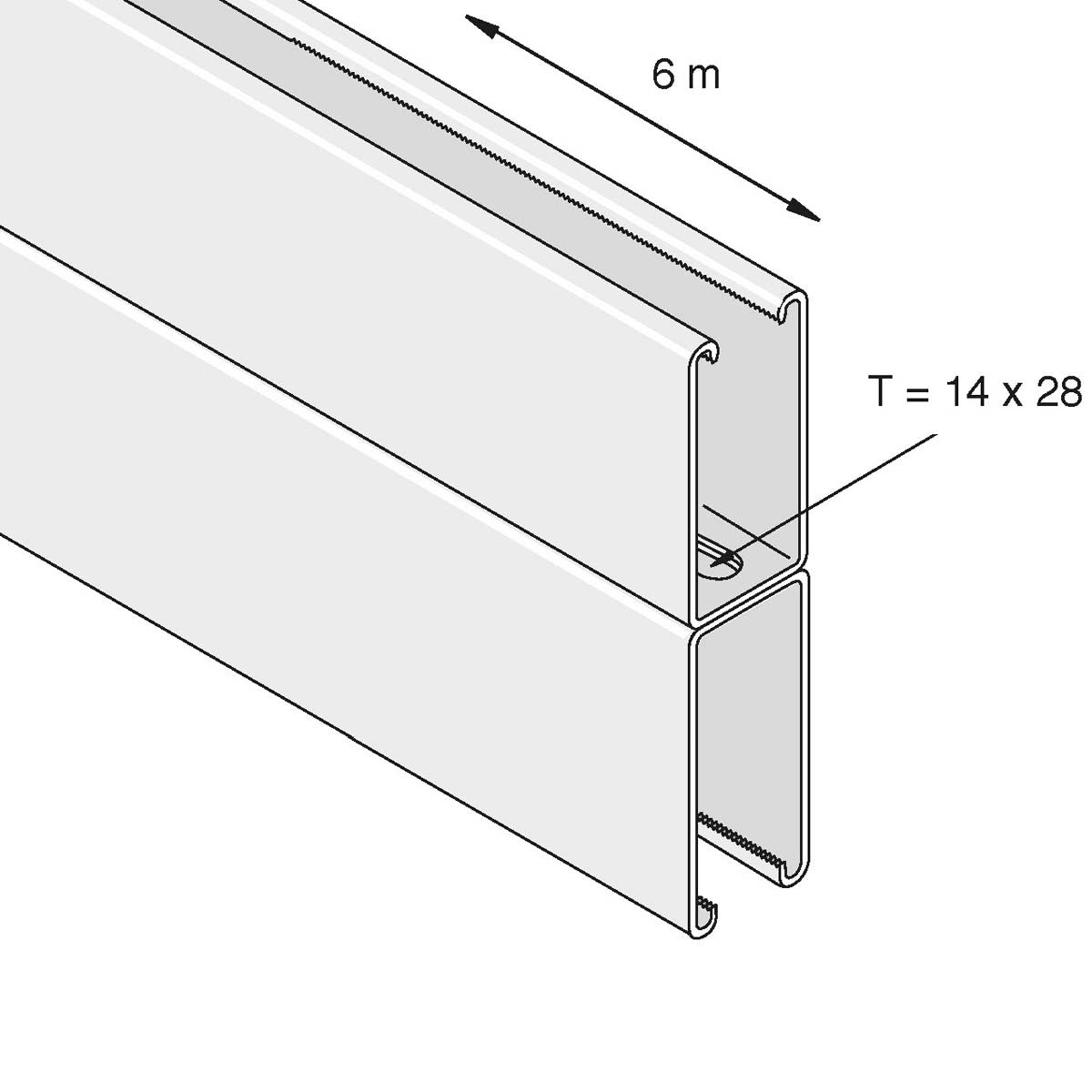

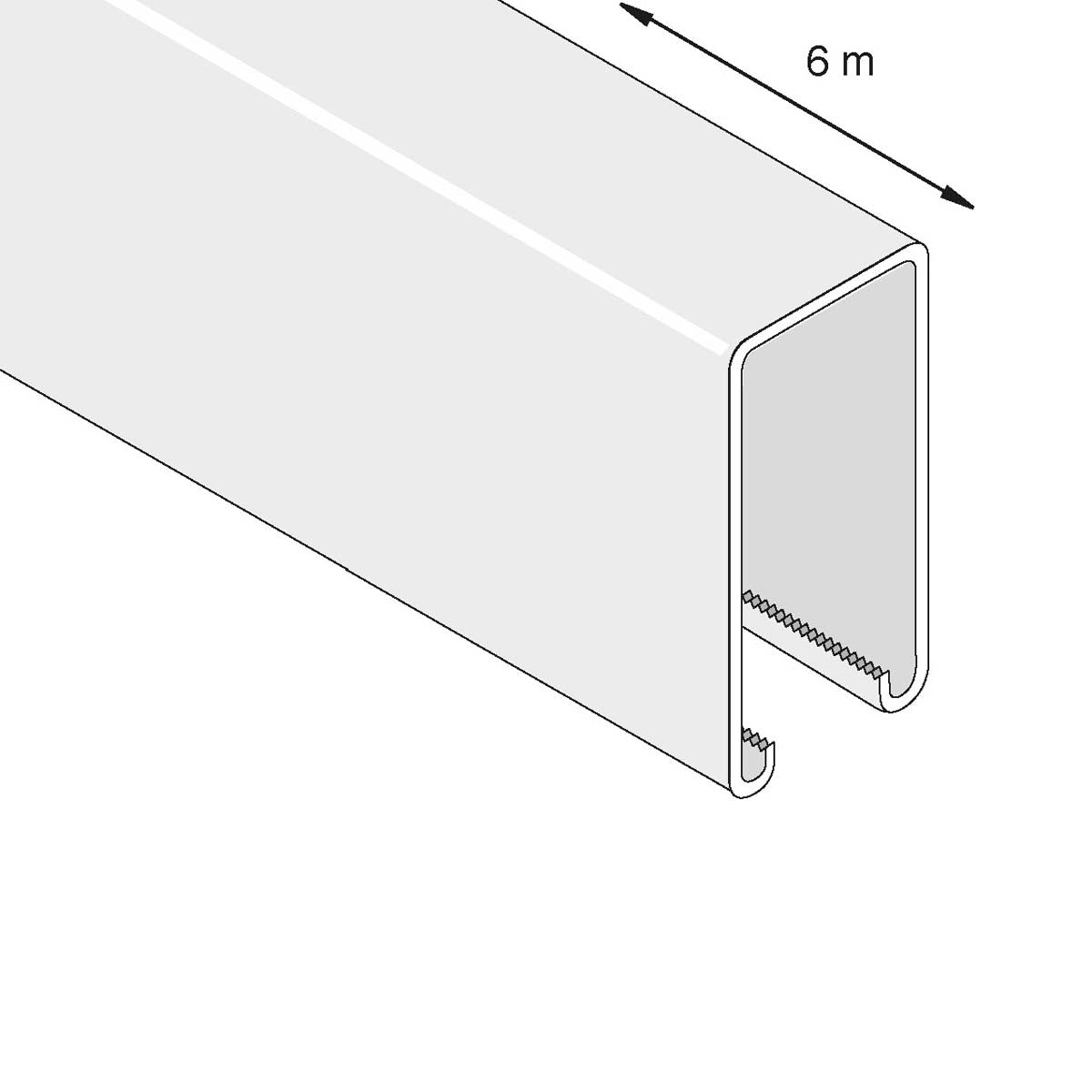

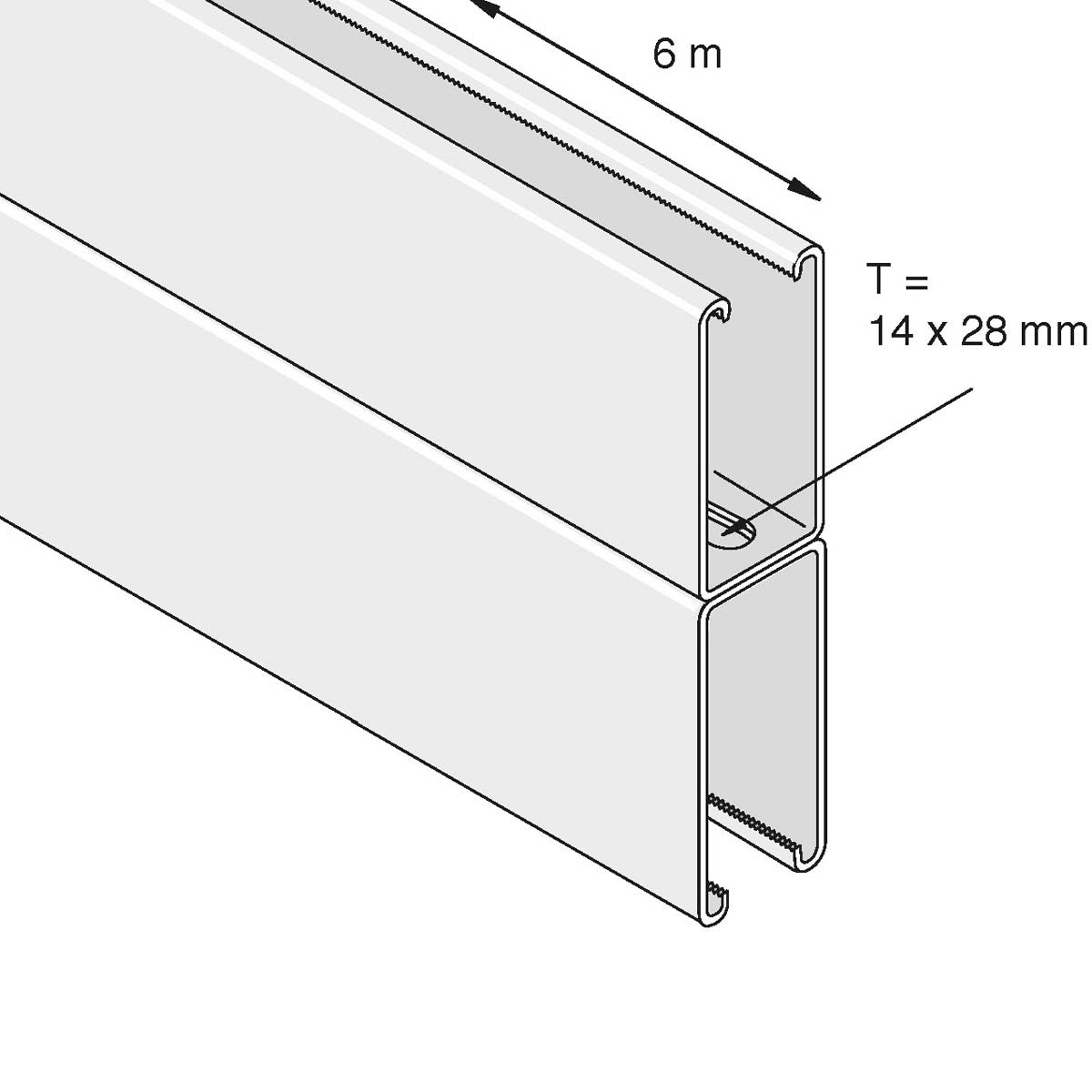

Enkel- eller dubbelprofiler (rygg mot rygg) av kallvalsat bandstål

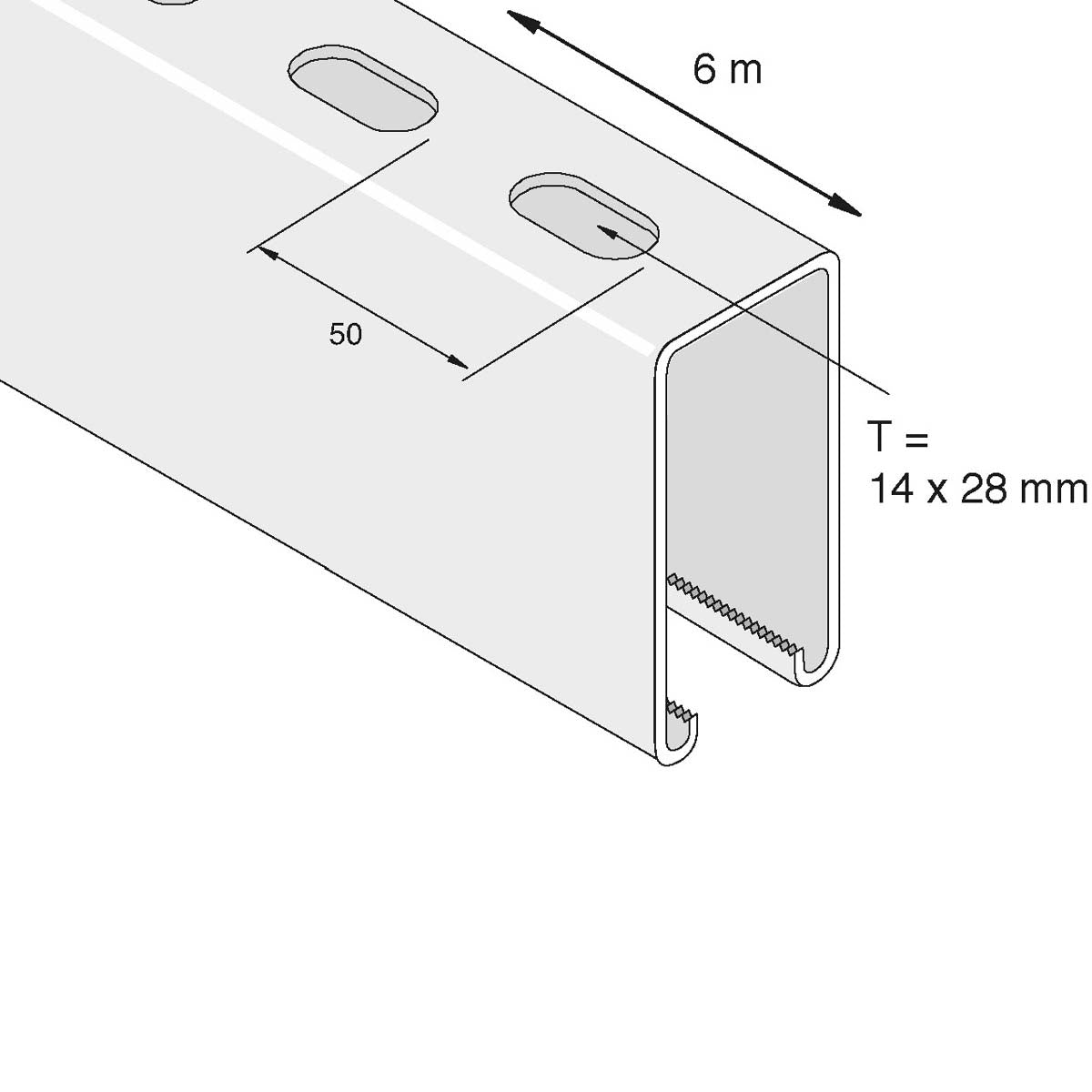

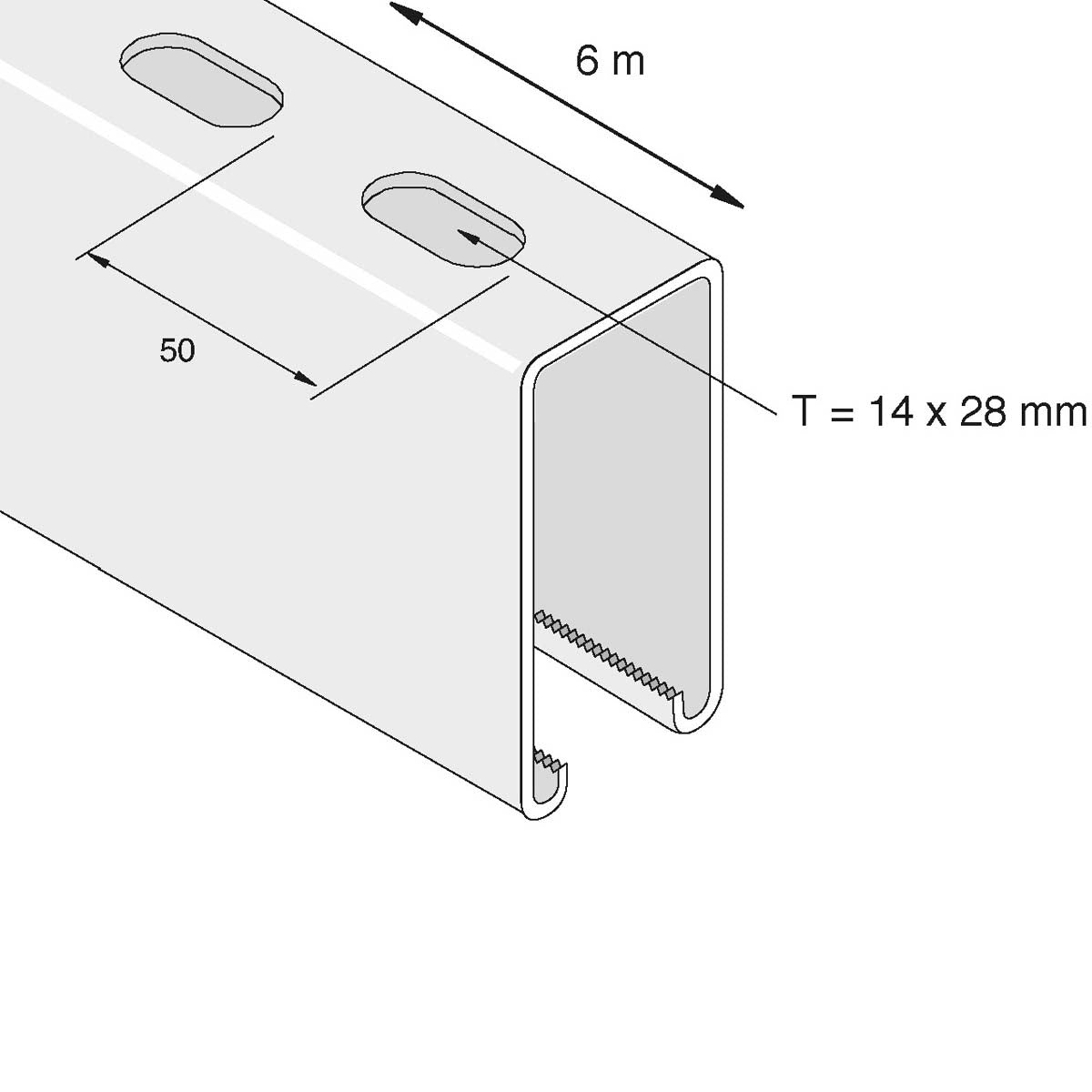

Profiler med eller utan hål (14 mm x 28 mm)
Lätta profiler (1,5 mm tjocka) eller tunga profiler (2,5 mm tjocka)
Varmförzinkade, förgalvaniserade, obehandlade eller rostfria (A4) profiler
Längder: 6000 mm (vissa varianter även 3000 mm och 2000 mm) eller måttbeställda
Standarder: BS 6946:1988, konstruktionsstål (VG varmförzinkat, PG förgalvaniserat, RÅ obehandlat) BS EN 10149-3

Hög prestanda

Den maximala jämnt fördelade belastningen för olika spännvidder (balk med sidostöd) kan hittas i belastningstabellerna. Se belastningstabellen för varje typ av skena. Denna information är baserad på "Mild Steel" profiler: PG (förgalvaniserad), VG (varmförzinkad) och RÅ (obehandlad/rå).

Om lasten är koncentrerad till mitten av spännvidden, multiplicera belastningen med 0,5 och motsvarande nedböjning med 0,8.

Ytterligare information och beräkningar

Kontakta vår kundtjänst på: +45 43 96 78 11 för ytterligare beräkningar och information om Unistrut profilsystem.

Ankarskena för ingjutning

Unistrut ankarskenor för ingjutning i golv, väggar eller tak tillverkas med 41x21 mm respektive 41x41 mm profilskenor.

Ankarskenorna levereras med lätt avtagbart skum i profilen, vilket säkerställer att ingen fogmassa, cement eller liknande tränger in i profilen. Ankarskenorna kan kapas med 200 mm mellanrum mellan ankarstängerna.

Kapning efter mått

Behöver du inte profilskenor i full längd? Låt oss kapa dina skenor till exakt den längd du behöver - från ca 100 mm och uppåt. Och till ett pris som vi är säkra på att du kommer att bli positivt överraskad av.
