| Antal | Längd (mm) |
|---|
P1001 - Dubbel montageskena med/utan hål
2,388.00 SEK
Pris per styck
/
Inte tillgänglig
Inkl. moms
(1,910.40 Exkl. moms)
Varenr:
P 1001 T PG 6000
KAPNING AV SKENOR OCH RÖR!
OBS: Varje snitt tar 3 mm av längden. 1. Klicka på knappen "Lägg till skärning". 2. Ange antal och önskad längd (Klicka på knappen "Lägg till skärning" igen om du vill lägga till ytterligare kvantiteter/längder). 3. Klicka deretter på knappen "Beräkna". Numret är uppdaterat nedan. 4. Klicka slutligen på knappen "Lägg i korgen". Antal snitt och antal längder läggs till din korg.

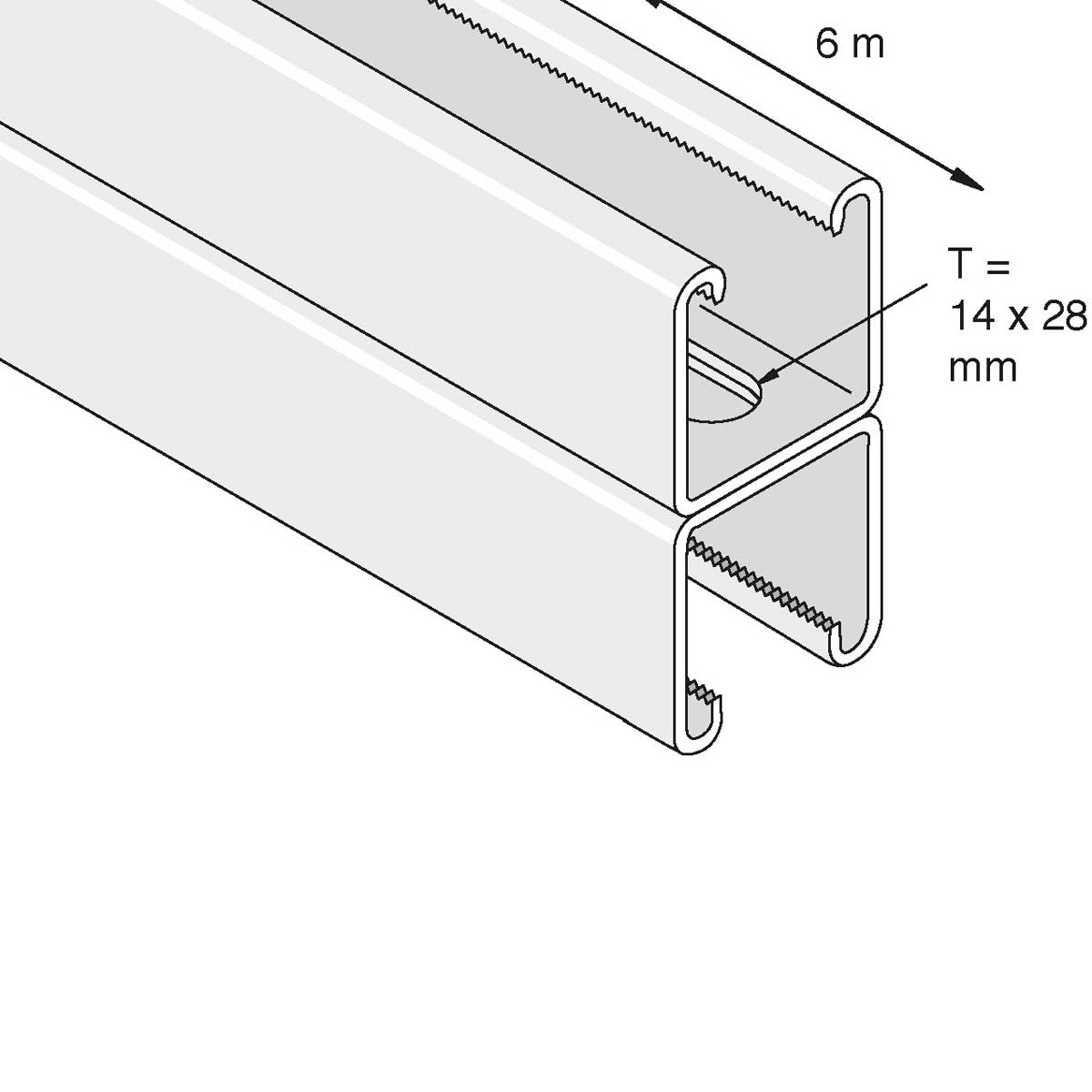

P 1001 profilskena, u-profil, dubbelprofil (41x83 mm). Tjocklek 2,5 mm.
Observera: Den dubbla montageskenan finns tillgänglig med eller utan hål beroende på material. Skenor med "T" i artikelnumret är med hål.
Belastningstabell, P1001 med hål
| Spännvidd | σ=175 N/mm2 | |
| L (mm) | Fmax (kg) | fmax (mm) |
| 250 | ||
| 500 | ||
| 750 | 1669 | 1,21 |
| 1000 | 1251 | 2,15 |
| 1250 | 1001 | 3,36 |
| 1500 | 834 | 4,84 |
| 1750 | 715 | 6,59 |
| 2000 | 625 | 8,61 |
| 2250 | 556 | 10,90 |
| 2500 | 500 | 13,46 |
| 2750 | 455 | 16,28 |
| 3000 | 417 | 19,38 |
Belastningstabell, P1001 utan hål
| Spännvidd | σ=175 N/mm2 | |
| L (mm) | Fmax (kg) | fmax (mm) |
| 250 | ||
| 500 | ||
| 750 | 1671 | 1,21 |
| 1000 | 1253 | 2,15 |
| 1250 | 1002 | 3,36 |
| 1500 | 835 | 4,84 |
| 1750 | 716 | 6,59 |
| 2000 | 626 | 8,61 |
| 2250 | 556 | 10,89 |
| 2500 | 501 | 13,45 |
| 2750 | 455 | 16,27 |
| 3000 | 417 | 19,37 |
Fler varianter och ytor | 41x83 mm dubbelprofil | 41x83 mm dubbel hålprofil
Denna dubbla montageskena för medeltunga och tunga tillämpningar finns i förgalvaniserat, varmförzinkat och Defender™ coated utförande med hål, samt i rostfritt stål (316) och obehandlat/rått utförande med eller utan hål.
Dubbelskenan P 1001 lagerhålls i längden L: 6000 mm. Skenan kapas till önskad storlek.
Montageskenorna är skarvade rygg mot rygg med punktsvetsning.
