Obs: Använd denna CERTA KE fotfläns tillsammans med 82x82 mm KE-skenor.

XPCSTSKE4 - CERTA KE STS flangebeslag | Certa | Beslag til HD skinnesystem | Foto 2
XPCSTSKE4 - CERTA KE STS flangebeslag | Certa | Beslag til HD skinnesystem | Foto 3
XPCSTSKE4 - CERTA KE STS flangebeslag | Certa | Beslag til HD skinnesystem | Foto 4
XPCSTSKE4 - CERTA KE STS flangebeslag | Certa | Beslag til HD skinnesystem | Foto 5
XP Nyhet
XP Nyhet

XPCSTSKE4 - CERTA KE STS flänskoppling | BESTÄLLNINGSARTIKEL

381.00 SEK
Inkl. moms
(304.80 Exkl. moms)
Varenr: XPCSTSKE4

KAPNING AV SKENOR OCH RÖR!

OBS: Varje snitt tar 3 mm av längden. 1. Klicka på knappen "Lägg till skärning". 2. Ange antal och önskad längd (Klicka på knappen "Lägg till skärning" igen om du vill lägga till ytterligare kvantiteter/längder). 3. Klicka deretter på knappen "Beräkna". Numret är uppdaterat nedan. 4. Klicka slutligen på knappen "Lägg i korgen". Antal snitt och antal längder läggs till din korg.

Antal Längd (mm)

OBS! BESTÄLLNINGSVARA, VI KONTAKTAR DIG ANGÅENDE LEVERANSTID.

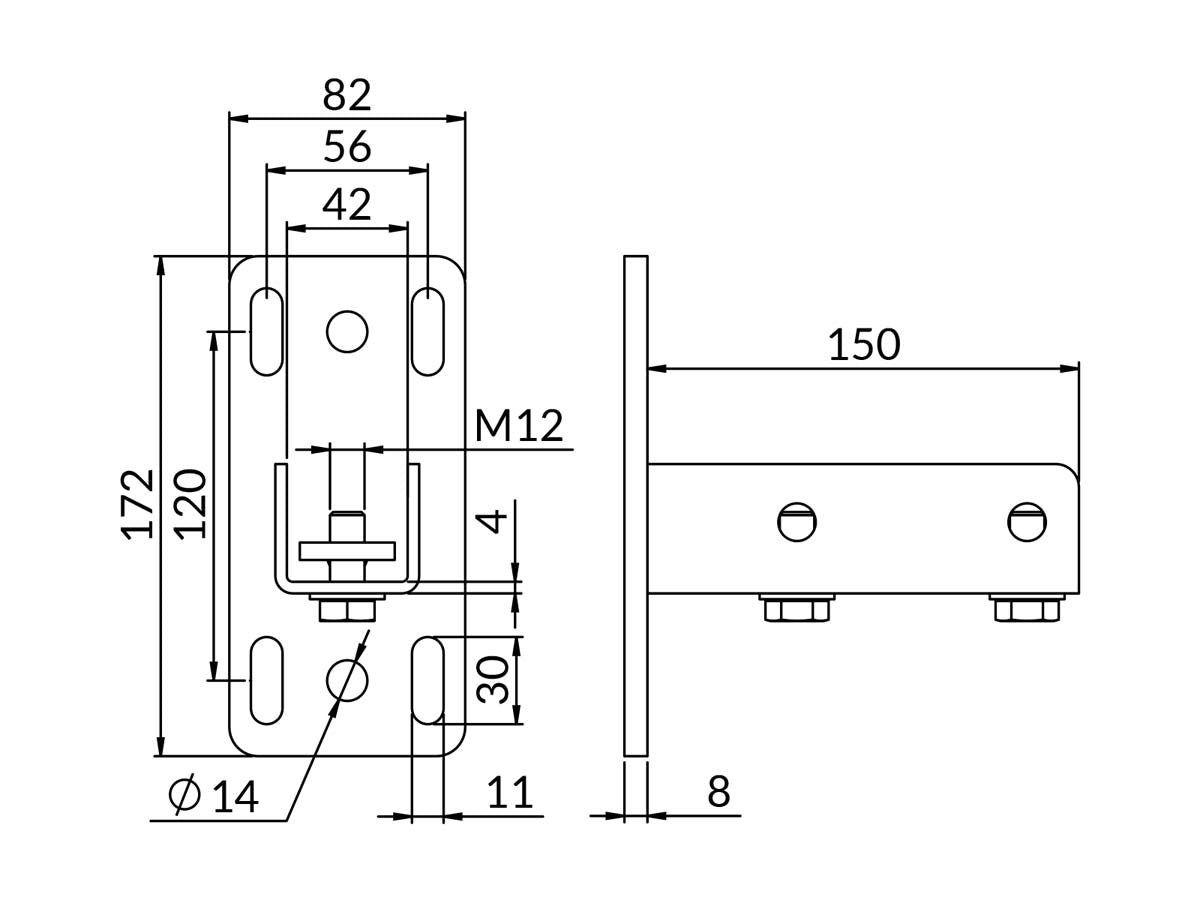

Ultra cover belagd HD-flänsfäste för 82x82 mm HD-monteringsskena, 172x82 mm.

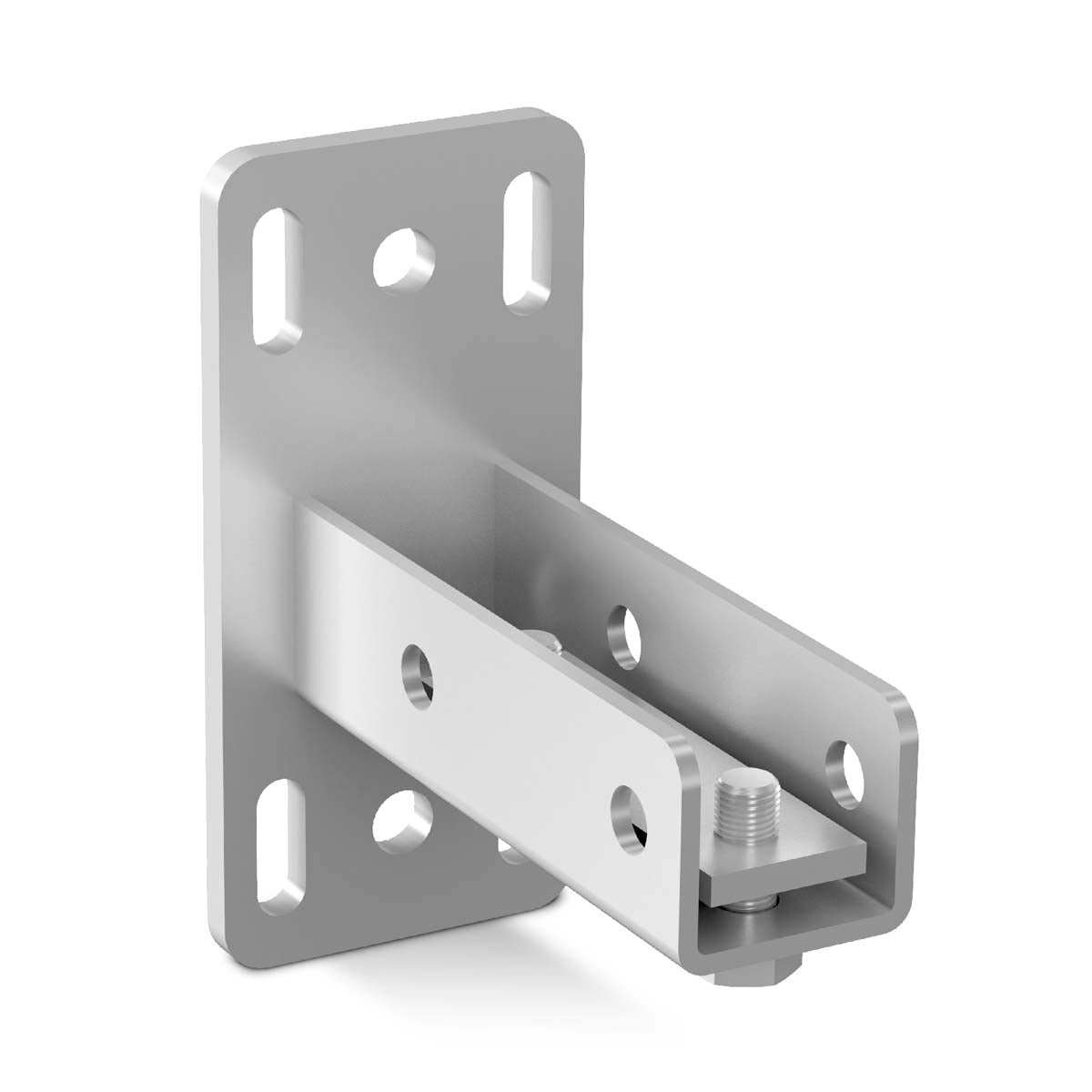

CERTA KE-flänsfäste för montering av en 41 mm standardskena på en KE-monteringsskena. För inomhus- och utomhusbruk.

Se detaljer

Användning och installation

Användning

  • Montering av 41 mm breda profilskenor på en CERTA KE monteringsskena

Montering

Montering av CERTA HD-systemkomponenter på/i KE-monteringsskenan:

Externa komponenter (med slitsade hål) monteras på skenan genom skenans runda hål (Ø 9,1 mm).

Hålen är avsedda för en enda självgängande monteringsbult. Bulten XPCSPM10X21 används för att montera systemkomponenterna. Monteringsbulten dras åt med ett vridmoment på 60 Nm.

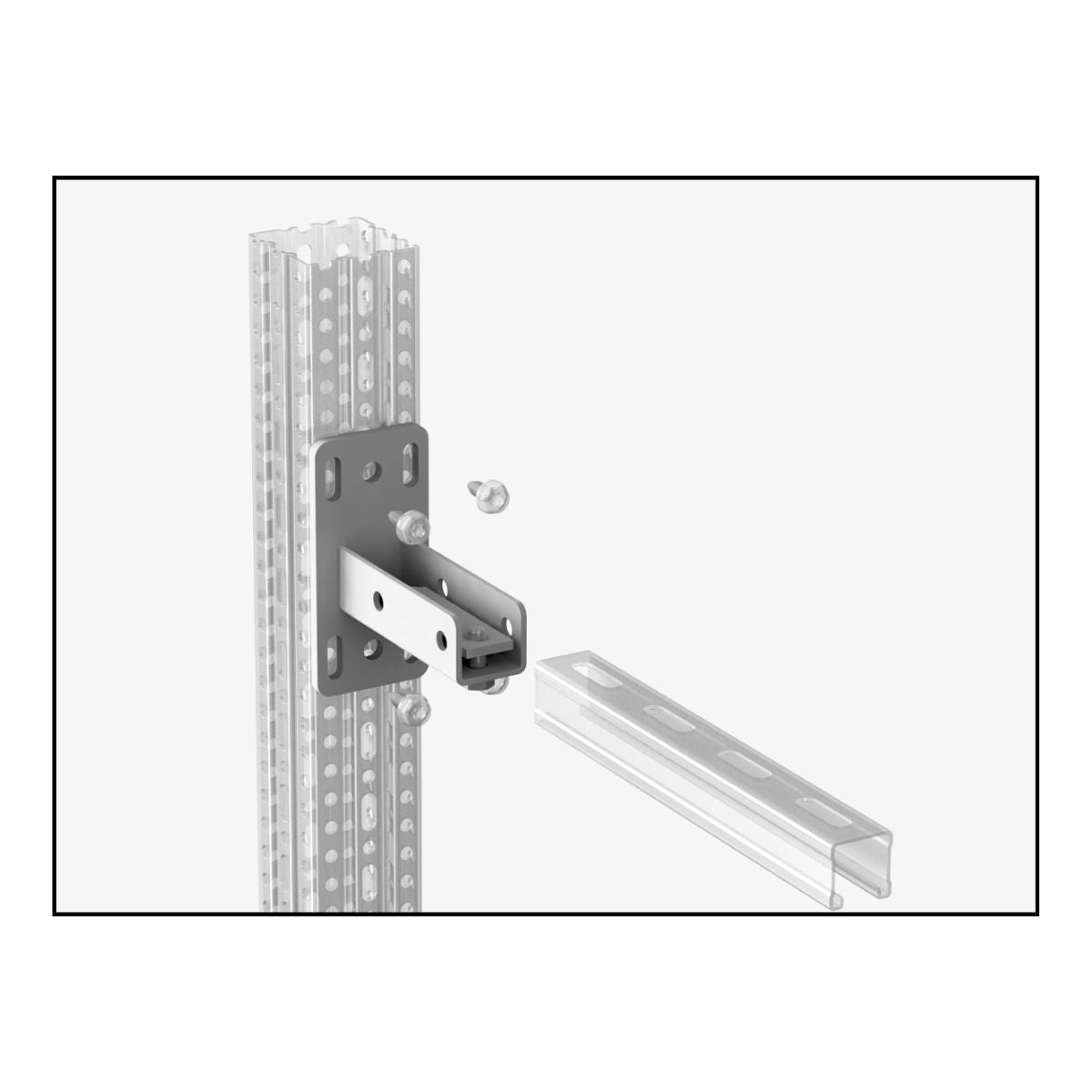

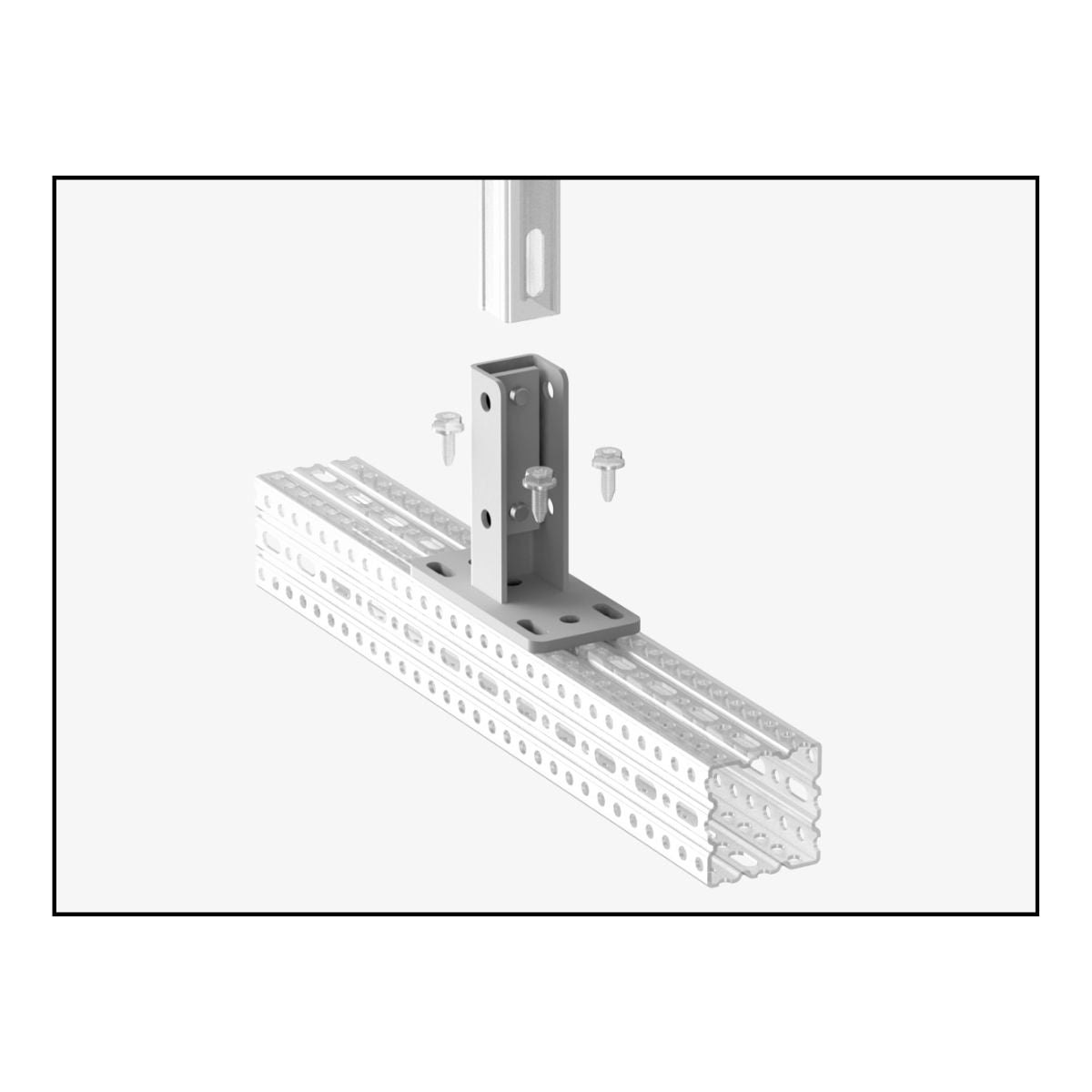

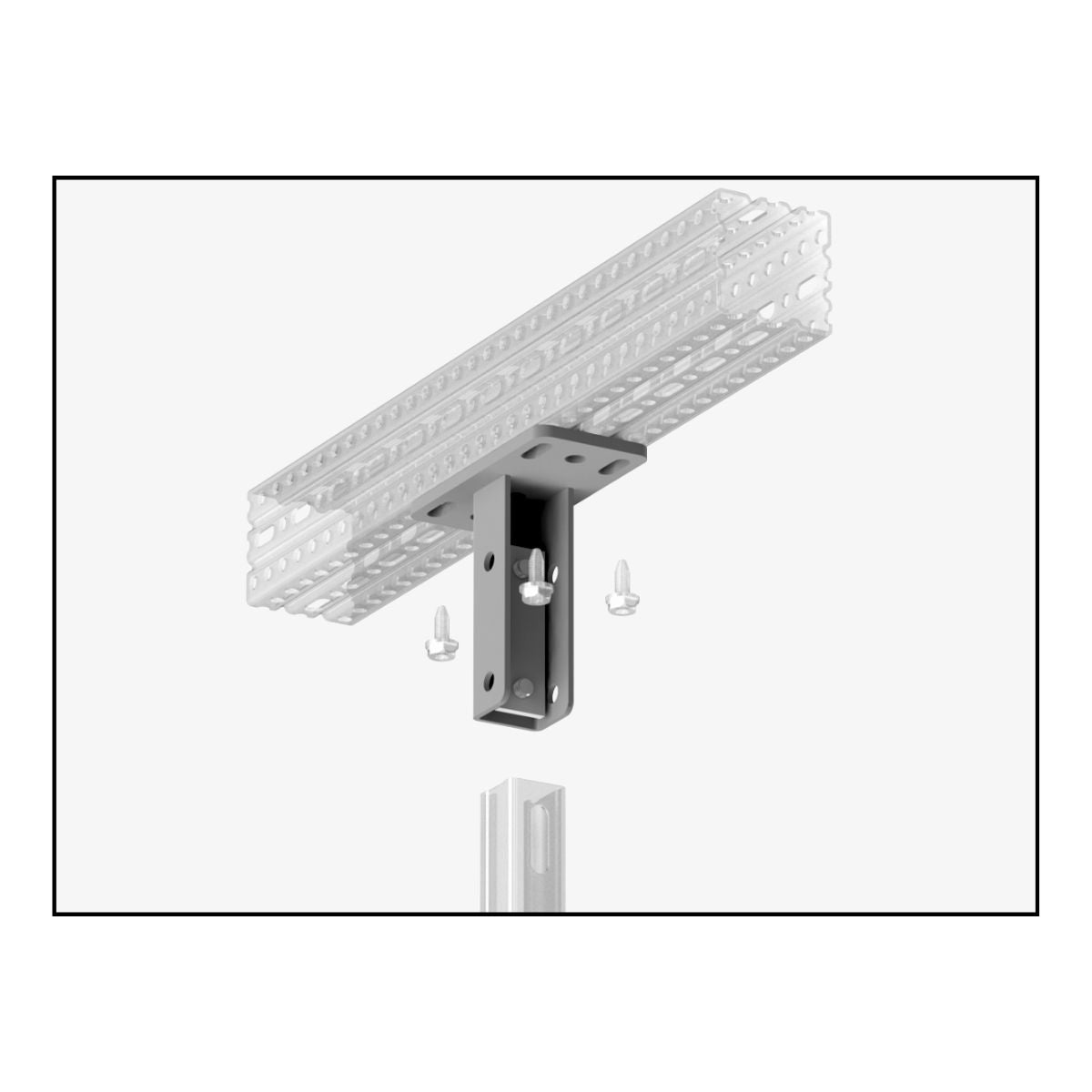

Använd 4 självgängande bultar (2 x 2) för att fästa flänsfästet på KE-skenan. 41 mm-skenan trycks in i flänsfästet och säkras genom att dra åt flänsfästets bultar.

CERTA HD-systemet | Användningsområden och fördelar

CERTA HD-systemet

CERTA HD-monteringssystemet är ett mångsidigt, pålitligt, hållbart och säkert monteringssystem för tunga och krävande monterings- och bygguppgifter.

Systemet består av två produktserier med olika storlekar på skenor och beslag, KE och KJ. Grundkomponenterna i de två serierna är KE-monteringsskenan (82x82x3 mm) respektive KJ-monteringsskenan (100x100x4 mm).

Exempel på användning av CERTA HD-systemet

  • Konstruktioner för tunga installationer både inomhus och utomhus
  • Fäst- och transportsystem för långa spännvidder och höjder över 6 meter
  • Bärande konstruktioner/ramar för tung och massiv utrustning
  • Komplexa strukturer med vinklar för stöd vid krävande belastningspunkter
  • Stabila lösningar för arbets- och serviceplattformar, gångbanor etc.
  • 3D-gitterkonstruktioner med hög bärförmåga horisontellt och vertikalt

CERTA HD-fördelar

  • Multifunktionellt monteringssystem
  • Idealisk för konstruktioner med stor spännvidd
  • Hög styrka och stabilitet
  • Snabb och enkel installation
  • Effektivt alternativ till svetsning
  • Högt korrosionsskydd
