P3270 - Ankarskena
KAPNING AV SKENOR OCH RÖR!
1. Klicka på knappen "Lägg till skärning". 2. Ange antal och önskad längd (Klicka på knappen "Lägg till skärning" igen om du vill lägga till ytterligare kvantiteter/längder). 3. Klicka deretter på knappen "Beräkna". Numret är uppdaterat nedan. 4. Klicka slutligen på knappen "Lägg i korgen". Antal snitt och antal längder läggs till din korg.
Profil för ingjutning i vägg eller golv (41x41 mm). Tjocklek 2,5 mm.
Montera ankarskenorna i golv, väggar eller tak för att stödja rörhållare, kabeldragning m.m.
Placera de speciella skenmuttrarna efter behov längs hela skenans längd för infästning av skenkopplingar, gängstänger m.m.
Ankarskenorna levereras med lätt avtagbart skum i profilen för att säkerställa att ingen fogmassa, cement eller liknande tränger in i profilen.
Levereras i förgalvaniserat och varmförzinkat utförande.

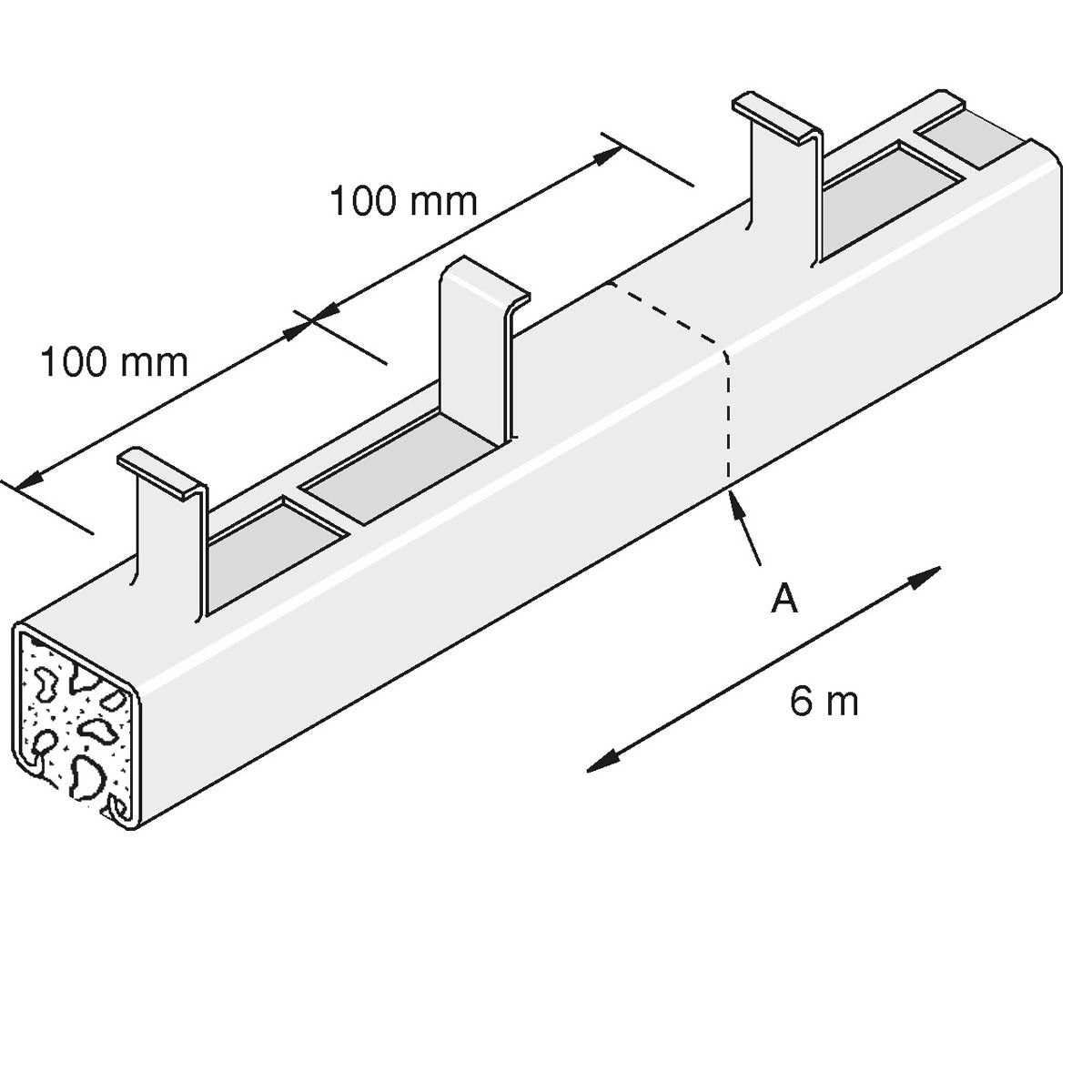

Standardlängd 6000 mm. Icke-standardlängder finns tillgängliga i steg om 200 mm. Normal skärningspunkt är mellan ankarstänger som visas på ritningen.
Rekommenderad maximal belastning är 900 kg per 300 mm (säkerhetsfaktor 3 vid genomsnittlig betonghållfasthet).
Passar tillsammans med skenmuttrar utan fjäder samt M6, M8, M10, M12 och M16 skenmuttrar med lång fjäder.
Observera: Profilmuttrar beställs separat.
16 mm - P1012/M16 - Profilmutter utan fjäder
12 mm - P1010/M12 - Profilmutter med lång fjäder
10 mm - P1008/M10- Profilmutter med lång fjäder
8 mm - P1007/M8 - Profilmutter med lång fjäder
6 mm - P1006/M6 - Profilmutter med lång fjäder
