Obs: Använd denna CERTA KE fotfläns tillsammans med 82x82 mm KE-skenor.

OGCS200KE - CERTA KE S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 1
OGCS200KE - CERTA KE S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 2
OGCS200KE - CERTA KE S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 3
OGCS200KE - CERTA KE S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 4
OGCS200KE - CERTA KE S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 5
VFZ Nyhet
VFZ Nyhet

OGCS200KE - CERTA KE S200 fotfläns | BESTÄLLNINGSARTIKEL

1,028.00 SEK
Inkl. moms
(822.40 Exkl. moms)
Varenr: OGCS200KE

KAPNING AV SKENOR OCH RÖR!

OBS: Varje snitt tar 3 mm av längden. 1. Klicka på knappen "Lägg till skärning". 2. Ange antal och önskad längd (Klicka på knappen "Lägg till skärning" igen om du vill lägga till ytterligare kvantiteter/längder). 3. Klicka deretter på knappen "Beräkna". Numret är uppdaterat nedan. 4. Klicka slutligen på knappen "Lägg i korgen". Antal snitt och antal längder läggs till din korg.

Antal Längd (mm)

OBS! BESTÄLLNINGSVARA, VI KONTAKTAR DIG ANGÅENDE LEVERANSTID.

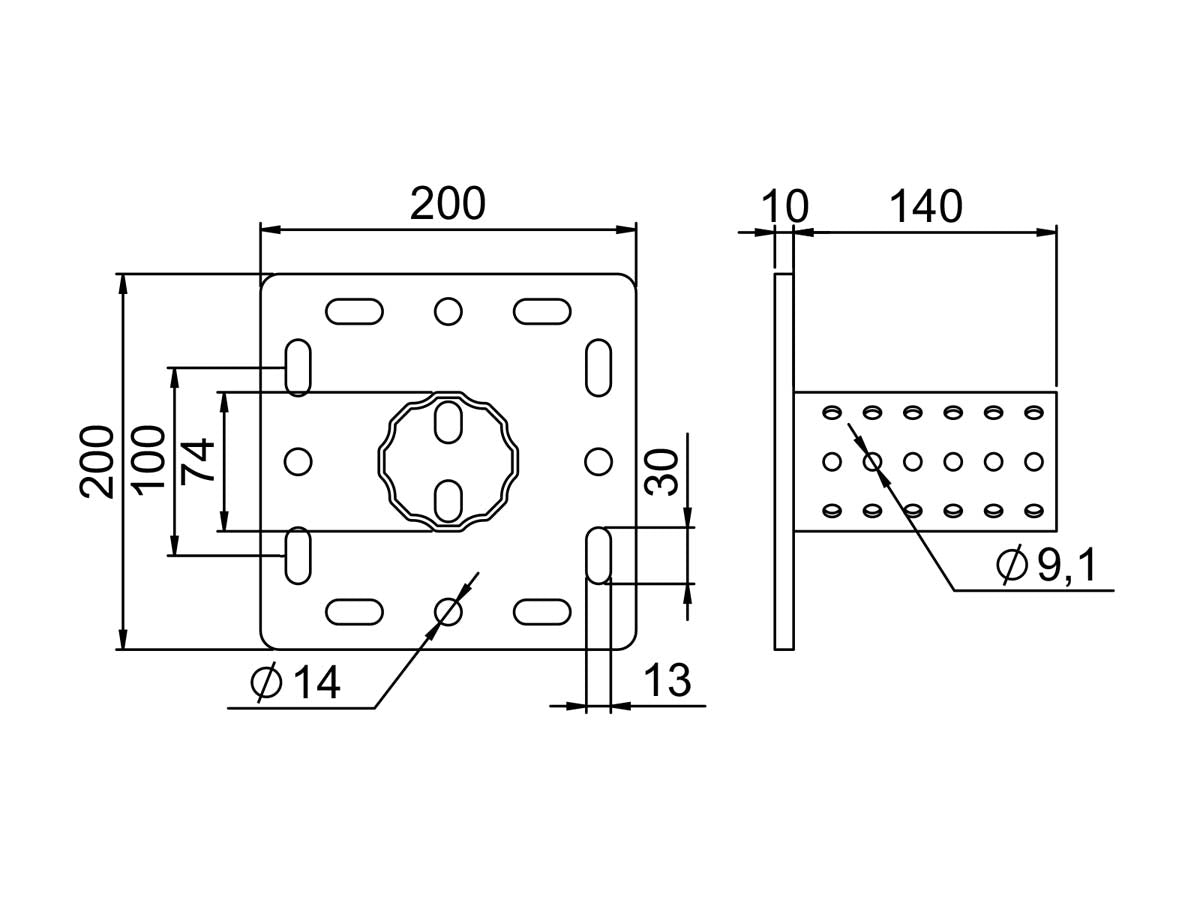

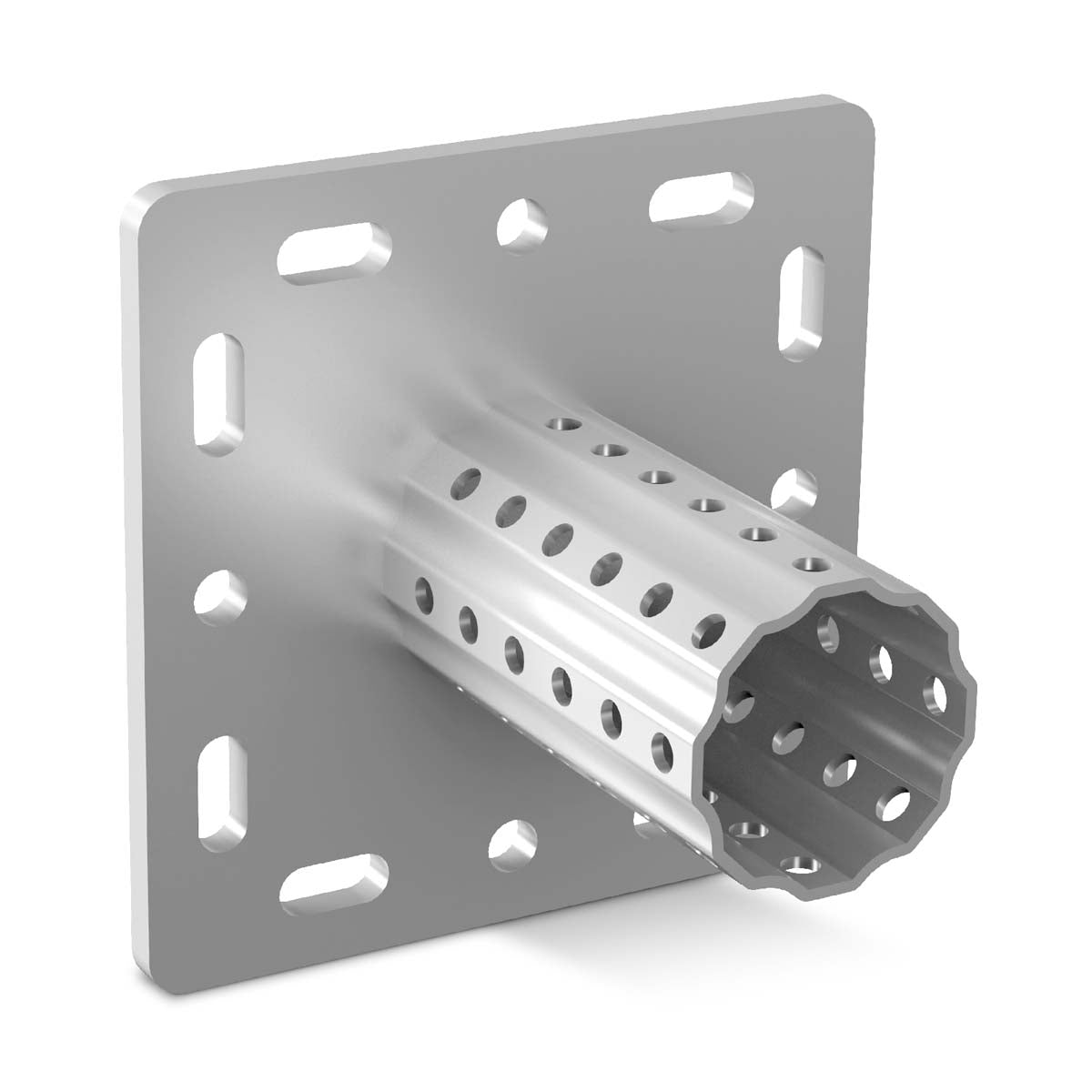

Varmförzinkad HD-flänsfäste för 82x82 mm HD-monteringsskena, 192x82 mm.

CERTA KE fotfläns för montering av KE-monteringsskena på golv, vägg, tak eller annan CERTA KE-konstruktion. För inomhus- och utomhusbruk.

Se detaljer

Användning och installation

Användning

  • Montering av en KE-monteringsskena på vägg, golv eller tak
  • Montering av en KE-monteringsskena på en/andra monteringsskenor

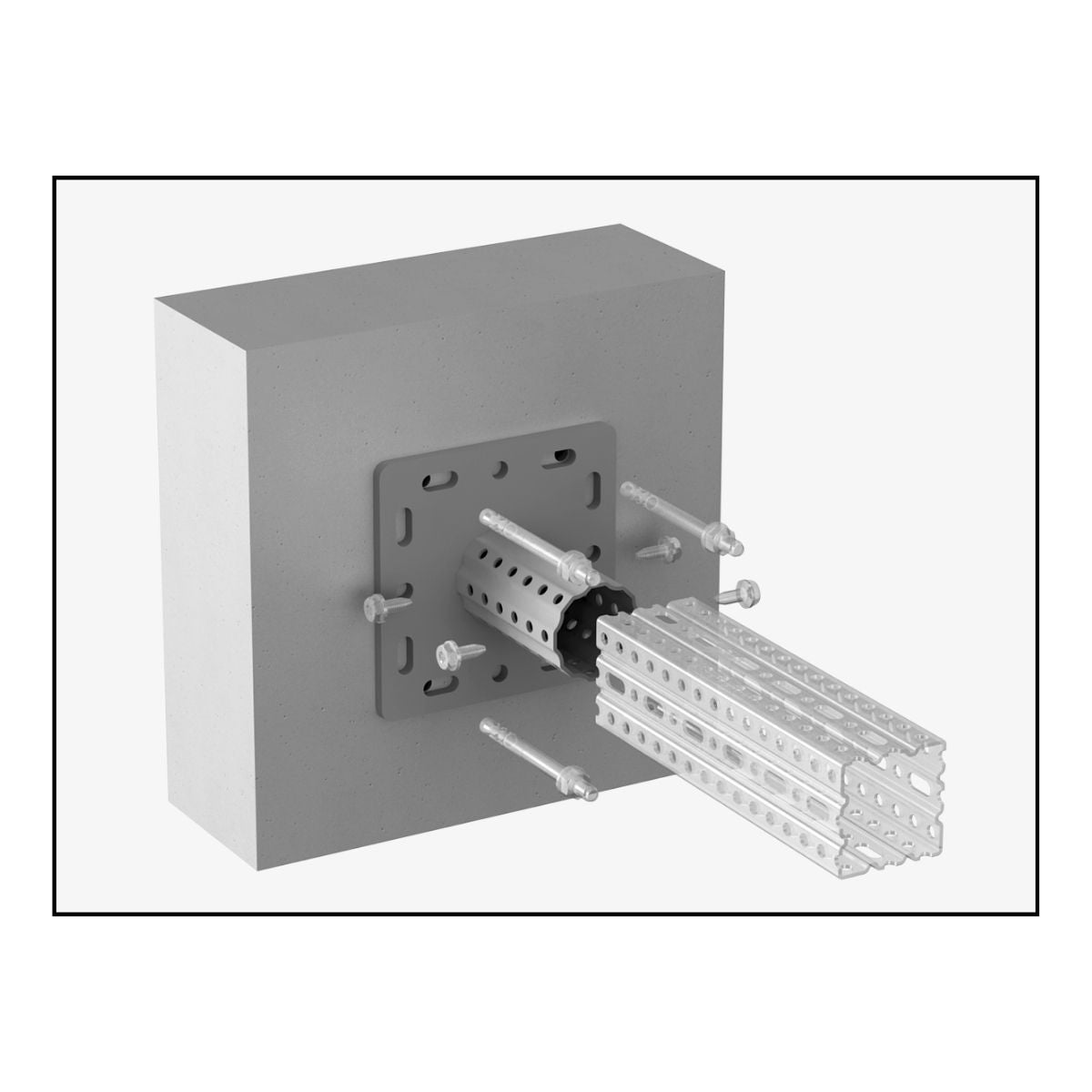

  • Förankring av solida CERTA KE-ram- och rutnätskonstruktioner till byggnadens väggar, golv eller tak – eller montering av en KE-konstruktion till en annan

Montering

Montering av CERTA HD-systemkomponenter på/i KE-monteringsskenan:

  • Interna komponenter (med runda hål) monteras i skenan genom skenans slitsade hål
  • Externa komponenter (med slitsade hål) monteras på skenan genom skenans runda hål (Ø 9,1 mm)

Hålen är avsedda för en enda självgängande monteringsbult. Bulten XPCSPM10X21 används för att montera systemkomponenterna. Monteringsbulten dras åt med ett vridmoment på 60 Nm.

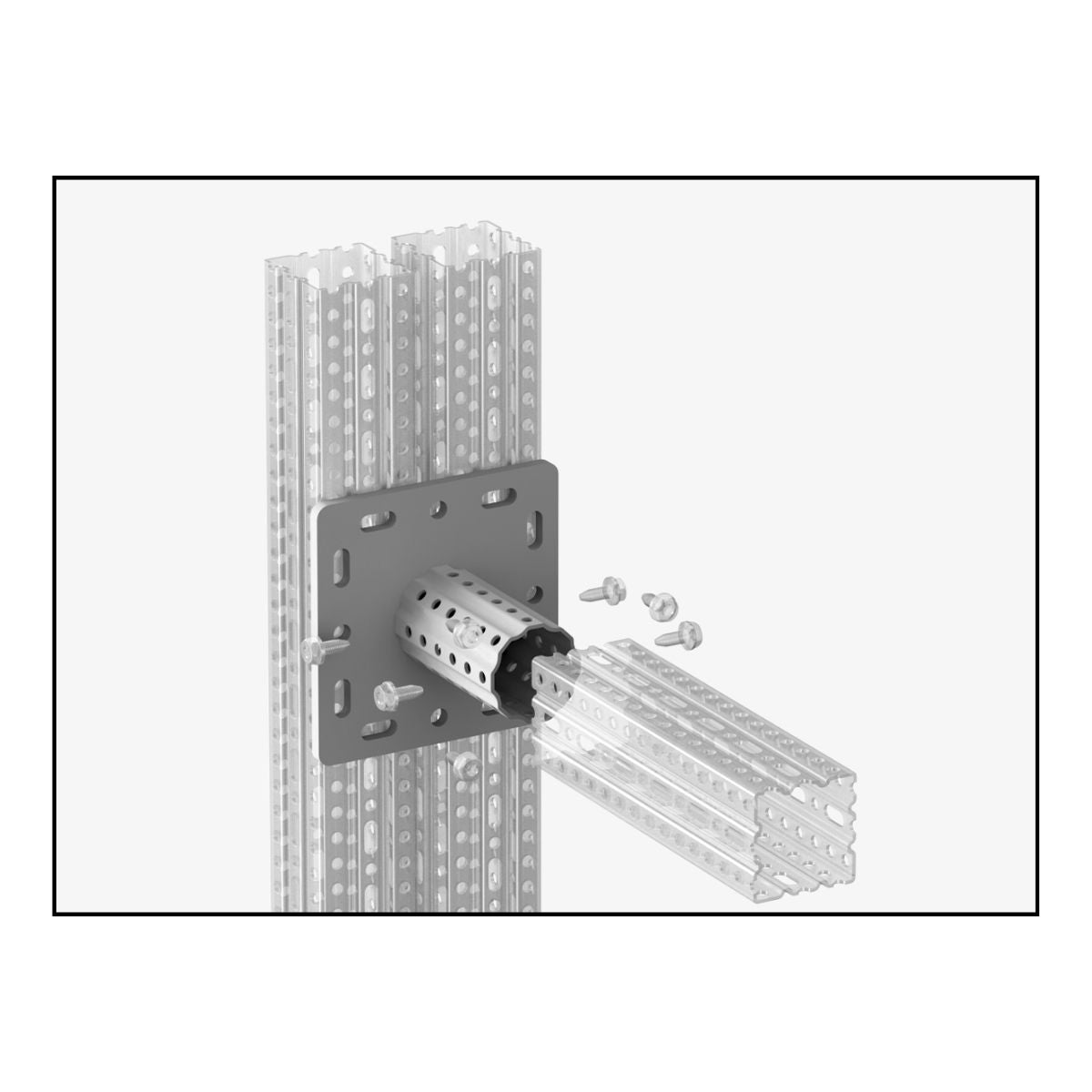

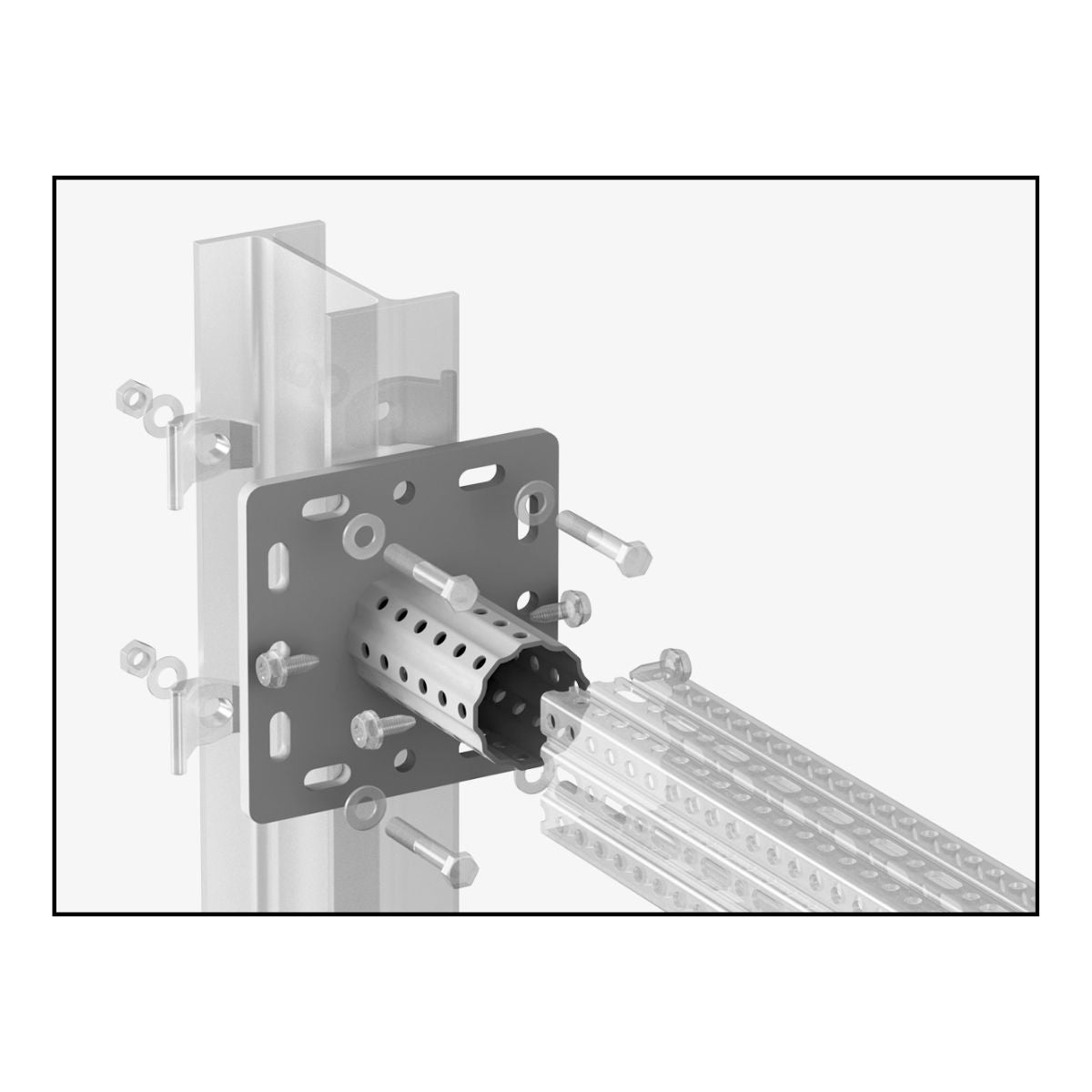

4 motstående bultar (2 x 2) används för att montera flänsen på KE-skenan. På liknande sätt används 2 x 2 motstående bultar för att montera en KE-skena på flänsen.

CERTA HD-systemet | Användningsområden och fördelar

CERTA HD-systemet

CERTA HD-monteringssystemet är ett mångsidigt, pålitligt, hållbart och säkert monteringssystem för tunga och krävande monterings- och bygguppgifter.

Systemet består av två produktserier med olika storlekar på skenor och beslag, KE och KJ. Grundkomponenterna i de två serierna är KE-monteringsskenan (82x82x3 mm) respektive KJ-monteringsskenan (100x100x4 mm).

Exempel på användning av CERTA HD-systemet

  • Konstruktioner för tunga installationer både inomhus och utomhus
  • Fäst- och transportsystem för långa spännvidder och höjder över 6 meter
  • Bärande konstruktioner/ramar för tung och massiv utrustning
  • Komplexa strukturer med vinklar för stöd vid krävande belastningspunkter
  • Stabila lösningar för arbets- och serviceplattformar, gångbanor etc.
  • 3D-gitterkonstruktioner med hög bärförmåga horisontellt och vertikalt

CERTA HD-fördelar

  • Multifunktionellt monteringssystem
  • Idealisk för konstruktioner med stor spännvidd
  • Hög styrka och stabilitet
  • Snabb och enkel installation
  • Effektivt alternativ till svetsning
  • Högt korrosionsskydd
