Obs: Använd denna CERTA KJ fotfläns tillsammans med 100x100 mm KJ-skenor.

OGCS200KJ - CERTA KJ S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 1
OGCS200KJ - CERTA KJ S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 2
OGCS200KJ - CERTA KJ S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 3
OGCS200KJ - CERTA KJ S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 4
OGCS200KJ - CERTA KJ S200 fodflange | Certa | Beslag til HD skinnesystem | Foto 5
VFZ Nyhet
VFZ Nyhet

OGCS200KJ - CERTA KJ S200 fotfläns | BESTÄLLNINGSARTIKEL

1 295 SEK
Inkl. moms
(1,036 Exkl. moms)
Varenr: OGCS200KJ

KAPNING AV SKENOR OCH RÖR!

1. Klicka på knappen "Lägg till skärning". 2. Ange antal och önskad längd (Klicka på knappen "Lägg till skärning" igen om du vill lägga till ytterligare kvantiteter/längder). 3. Klicka deretter på knappen "Beräkna". Numret är uppdaterat nedan. 4. Klicka slutligen på knappen "Lägg i korgen". Antal snitt och antal längder läggs till din korg.

Antal Längd (mm)

OBS! BESTÄLLNINGSVARA, VI KONTAKTER DIG ANGÅENDE LEVERANSTIDEN.

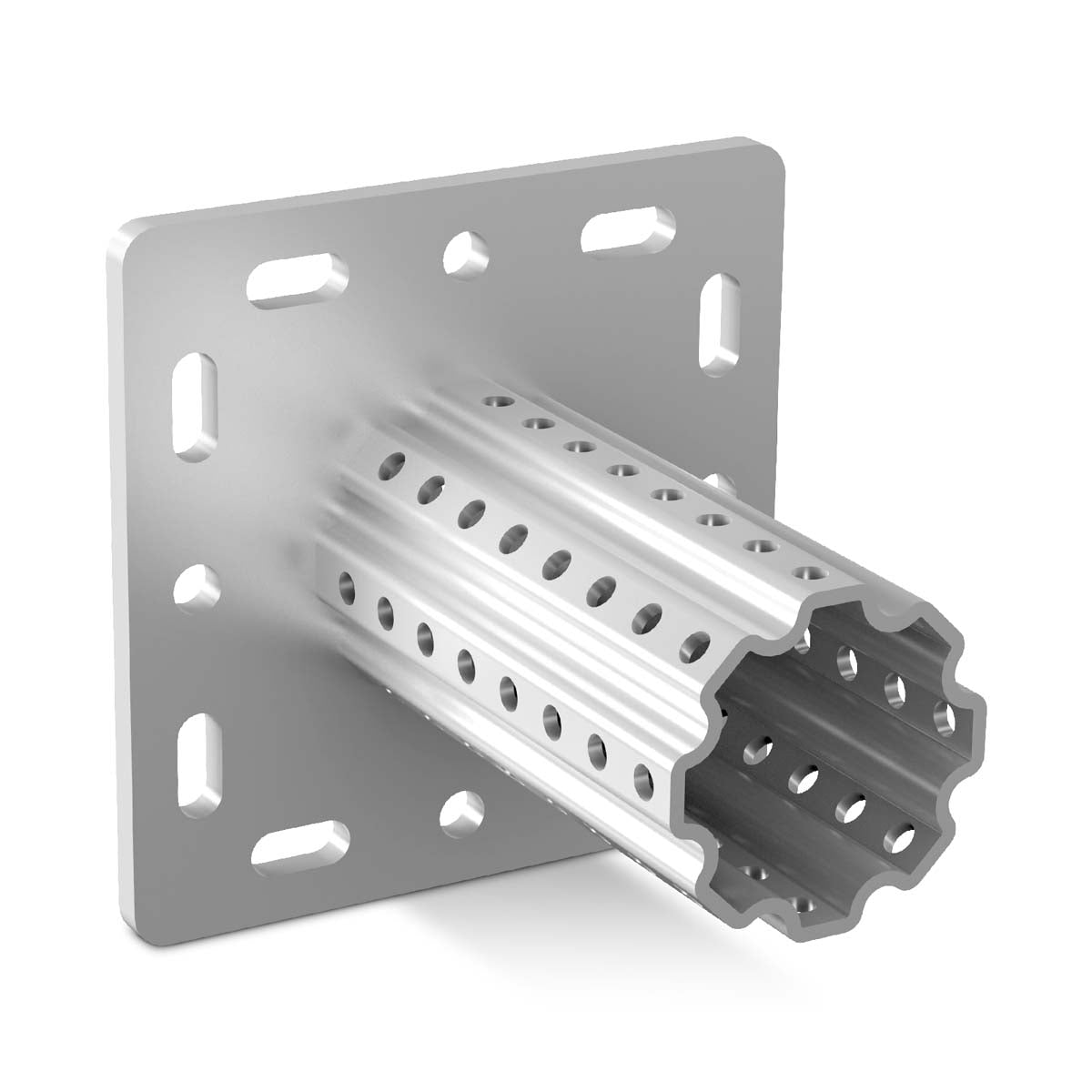

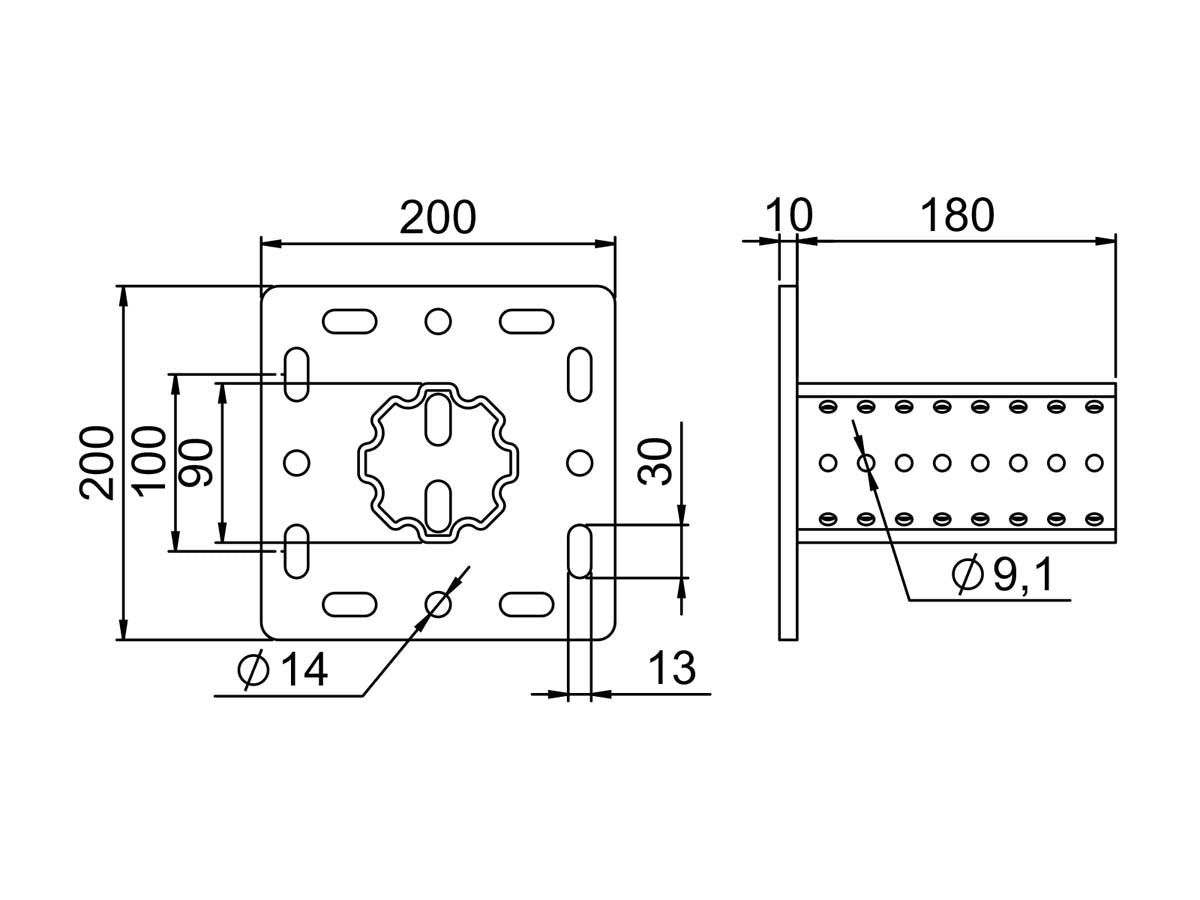

Varmförzinkad HD-flänsbeslag för 100x100 mm HD-monteringsskena, 200x200 mm.

CERTA KJ fotfläns för montering av KJ-skenan på golv, vägg, tak eller annan CERTA KJ-konstruktion. För inomhus- och utomhusbruk.

Se detaljer

Användning och installation

Användning

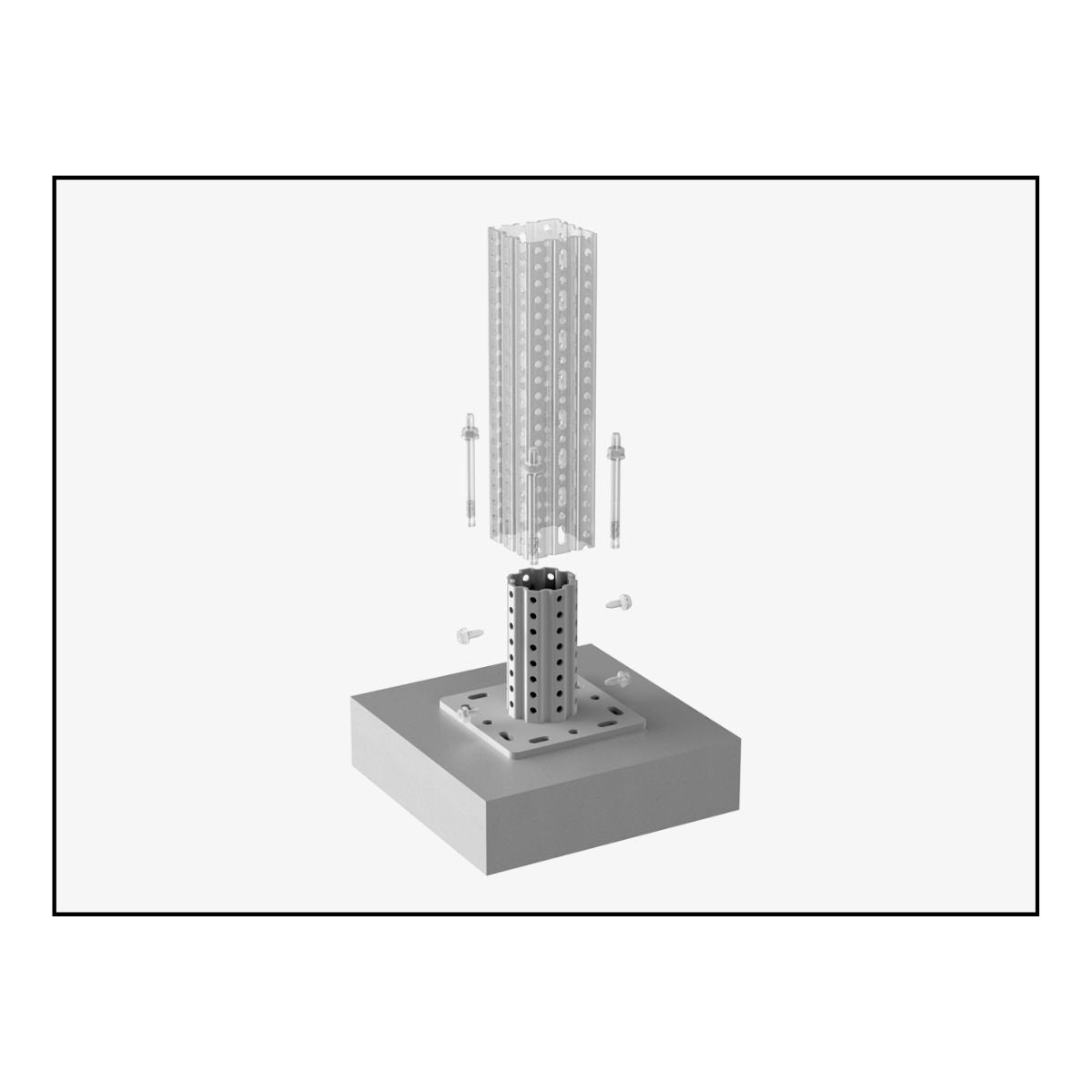

  • Montering av en KJ-monteringsskena på vägg, golv eller tak

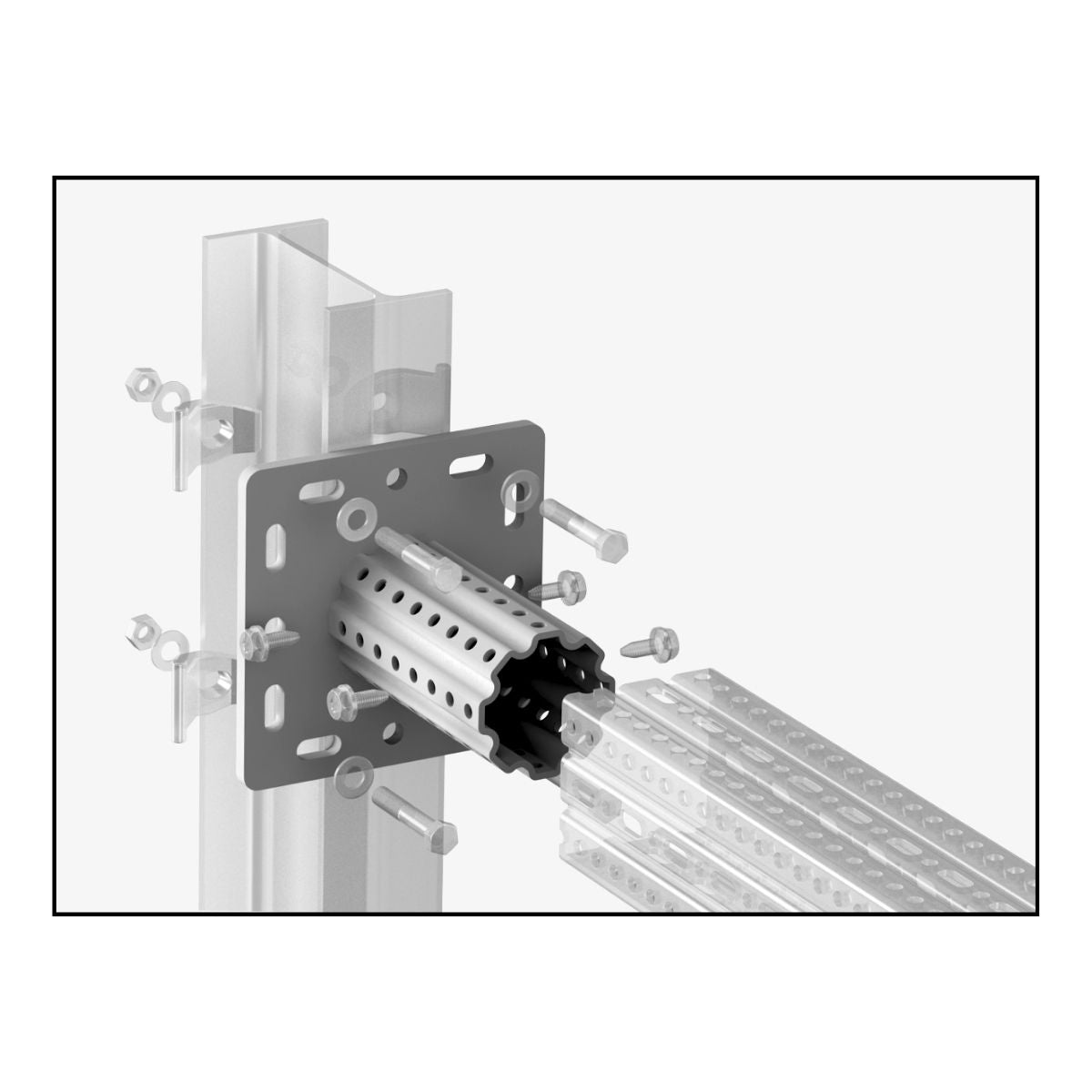

  • Montering av en KJ-monteringsskena på en annan/andra monteringsskenor
  • Förankring av solida CERTA KJ-ram- och rutnätskonstruktioner till byggnadens väggar, golv eller tak – eller montering av en KJ-konstruktion till en annan

Montering

Montering av CERTA HD-systemkomponenter på/i KJ-monteringsskenan:

  • Interna komponenter (med runda hål) monteras i skenan genom skenans slitsade hål
  • Externa komponenter (med slitsade hål) monteras på skenan genom skenans runda hål (Ø 9,1 mm)

Hålen är avsedda för en enda självgängande monteringsbult. Bulten XPCSPM10X21 används för att montera systemkomponenterna. Monteringsbulten dras åt med ett vridmoment på 60 Nm.

4 motstående bultar (2 x 2) används för att montera flänsen på KJ-skenan. På liknande sätt används 2 x 2 motstående bultar för att montera en KJ-skena på flänsen.

CERTA HD-systemet | Användningsområden och fördelar

CERTA HD-systemet

CERTA HD-monteringssystemet är ett mångsidigt, pålitligt, hållbart och säkert monteringssystem för tunga och krävande monterings- och bygguppgifter.

Systemet består av två produktserier med olika storlekar på skenor och beslag, KE och KJ. Grundkomponenterna i de två serierna är KE-monteringsskenan (82x82x3 mm) respektive KJ-monteringsskenan (100x100x4 mm).

Exempel på användning av CERTA HD-systemet

  • Konstruktioner för tunga installationer både inomhus och utomhus
  • Fäst- och transportsystem för långa spännvidder och höjder över 6 meter
  • Bärande konstruktioner/ramar för tung och massiv utrustning
  • Komplexa strukturer med vinklar för stöd vid krävande belastningspunkter
  • Stabila lösningar för arbets- och serviceplattformar, gångbanor etc.
  • 3D-gitterkonstruktioner med hög bärförmåga horisontellt och vertikalt

CERTA HD-fördelar

  • Multifunktionellt monteringssystem
  • Idealisk för konstruktioner med stor spännvidd
  • Hög styrka och stabilitet
  • Snabb och enkel installation
  • Effektivt alternativ till svetsning
  • Högt korrosionsskydd
